ALIMENTATION

Les nouvelles alimentation régulées sont décrites en fin de page

Pourquoi mettre une alimentation électronique ?

Les LEDS ne supportent pas une intensité supérieure à 25 mA, et même 20 pour certaines. Il est donc indispensable de limiter cette intensité.

Le plus souvent, on diminue la tension, qui indirectement limite cette intensité, en mettant en série une résistance d'environ 1kilo Ohm pour des blanches avec du 12 Volts.

L'avantage incontestable de ces alimentations est de pouvoir régler la tension simplement. Cette variation permettra de diminuer l'intensité lumineuse des Leds. On appelle cela l'effet dimmable. On trouve des projecteurs qui comportent cette faculté (malheureusement à un prix souvent inabordable !).

De plus l'électronique protège le circuit branché et donc votre modèle : disjonction automatique au dessus de 3 Ampères ou de température supérieure à 85°.

ATTENTION le circuit fonctionne en courant continu. Si ce n'est pas le cas, voir ici

Pont de DIODES

Le branchement est simple ! Pour toute électronique, il faut bien vérifier les branchements avant de mettre sous tension. Il est indispensable d'avoir accès au circuit pour faire le réglage.

Suite à un changement de fournisseur (plus de 3 mois de délais !) le circuit est légèrement différent des précédents.

On y gagne : ils supportent sans problème 3 A durant 30 minutes, et même plus en mettant un radiateur !

On y perd : la tension est régulée à partir de 2,6 Volts (donné fabricant du circuit !)

Brasez les fils d'entrées.

Dénudez votre fil proprement, puis brasez avec de la brasure électronique (avec décapant incorporé, soit tous ceux disponibles !)

Vérifiez votre belle brasure, puis coupez le fil qui dépasse.

Votre boutiquier a préréglé chaque régulateur à 2,6 V, soit la tension "normale" pour une led rouge.

Donc aucun danger pour vos premiers pas en électronique.

Reliez la led à la sortie, en respectant le + et le -

Vérifiez bien vos brasures sur les sorties, travaillez sur un plan stable pour le réglage, et prenez le petit tournevis cruciforme.

Branchez votre régulateur, puis tournez très lentement la vis de réglage de tension. Les leds ne supportent aucune surtension. N'oubliez pas que le but de ces régulateurs est de diminuer l'intensité lumineuse des leds.

Attention, les Chinois sont de l'autre coté de la terre ! Pour augmenter la tension vous devez tourner votre tournevis dans le sens inverse des aiguilles d'une montre, et pour diminuer dans le sens horaire, soit le contraire de tous les réglages de vitesse par bouton rotatif en Europe.

Si vous voulez mettre plusieurs leds sur le même régulateur, aucun problème, vous les branchez en parallèle (les plus ensemble, les moins aussi). Le régulateur est étudié pour un courant permanent de 2,5 A soit 110 leds !

Pont de DIODES

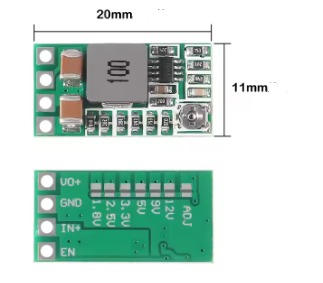

Les alimentations non réglables, à tension prédéfinies !

Par rapport aux précédentes :

Plus volumineuses
Tension non réglables mais disponibles en 1,25 1,5 1,8 2,5 3,3 5 Volts
Moins chères
Possibilité d'avoir du 1,25 V (2,2 pour les anciennes)

Attention après la brasure pour sélectionner une tension le retour en arrière n'est pas simple (meule fine ou fraise !)

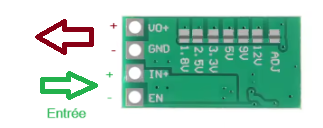

Vous devez braser vos fils en respectant la polarité, à l'entrée et à la sortie.

Pour sélectionner la tension de sortie, il suffit de faire un point de brasure entre les deux plots visible sur le haut de la photo. Les valeurs sont bien indiquées.

Petite astuce : si vous ne connaissez pas trop la tension pour que votre moteur tourne bien ou votre n'allume pas l'immeuble entier, il suffit de court-circuiter le plot avec une pointe de petit tournevis par exemple. Ensuite, vous brasez
